產品介紹：
三維激光切割機是六軸工業機器人與高精度激光系統的完美結合，搭配專用設計的輕量化三維防撞切割頭，可對各種異型三維工件的空間曲線軌跡切割，并能添加多個附加軸實現七軸、八軸聯動。整體結構按照人體工程學進行設計，滿足機車制造、頭盔等行業領域?qū)χ行∨?、多樣化柔性加工需求，?qiáng)勢推動產業智造升級。
鴻鐳激光研發生產的三維激光切割機，可實現動態2D、3D切割一次成型，柔性化加工。機器人整體結構按照人體工程學進行設計，即使最復雜曲面的加工，也能簡單操作完成。通過龍門固定倒掛機器人或立式固定機器人底座、光纖激光器柔性傳輸高品質的激光到切割頭、獨立開發的PLC集成控制機器人、激光器等部件對汽車三維零件進行異形加工。該設備主要生產零件厚度在0.5-6mm，具有方便三維零件的加工、投資成本低、使用成本維護低、操作簡單等特點。80%的產品基本可代替?zhèn)鹘y(tǒng)的CNC加工方式，其效率提升 3 倍以上，降低了模具投資，大大縮短了新產品開發周期，且良品率高、精度高、速度快、無變形、無耗材、無污染，工序簡單、一次切割成型，無需開模和后續打磨加工，另外工效率高、根據工件可搭配雙工位加工，大大節省人工成本和裝配時間，降低了生產成本，非常適合新品開發及多品種中小批量生產。
主要特點：
對材料的適應性強，能適應各種異型工件的切割加工；
生產效益高，可以取代傳統制造工藝的修邊模和沖孔模；
經濟效益高，大幅縮短新品的研發周期，把握市場先機；
切割精度高，切面光滑無毛刺，滿足機車行業制造精度要求；
操作簡單快捷，內嵌豐富工藝數據庫，可一鍵調用或修改使用；
性能穩定可靠，高效節能，維護費用低，使用壽命長；
擴展性強，可增加外部軸實現聯動或協同加工，縮短下料時間;
綠色環保加工，不產牛污染物，無耗材，良品率高；
| 激光切割光源 | 高性能抗高反光纖激光器 | 激光器功率 | 視材料而定，可定制 |
| 重復定位精度 | ±0.03mm | 切割壁厚 | 0.5-15mm（根據材料而定） |
| 切割速度 | ≤12m/min | 切割孔徑 | ≥3mm |
| 機器人型號 | FANUC-M20iA/B/D & YASKAWA-GP25 | 空移速度 | ≤30m/min |
| 路勁精度 | ±0.12mm | 工作范圍 | 2200*1800*200mm（切割幅面與工件形狀和高度有關） |
| 機器人有效半徑 | 1853mm | 工作臺載重 | ≤25kg（在法蘭盤中心處） |
| 電源 | 三相五線制AC380V 50HZ | 總電源防護等級 | IP54 |
備注：1. 以上參數以FANUC-M20iB為例，各機型配置及參數以我司提供的技術方案為準；2. 本設備不適合切割金屬?gòu)U料和實心柱狀工件；3. 被加工工件雖屬于同一規格品種，但由于實際加工部位、表面狀況、材料成分的不同，或因加工形狀的不同，有時在加工性能和品質上會產生差異。

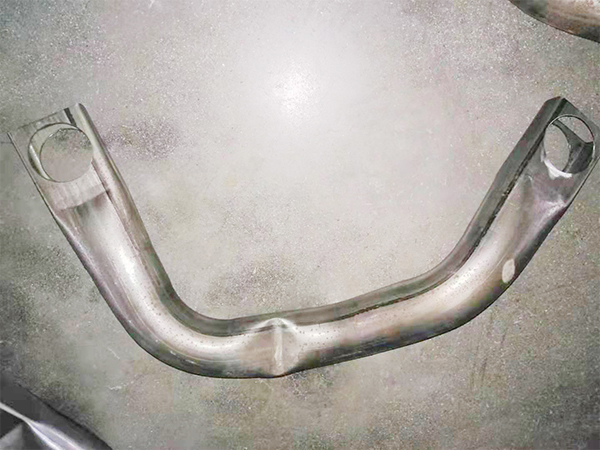

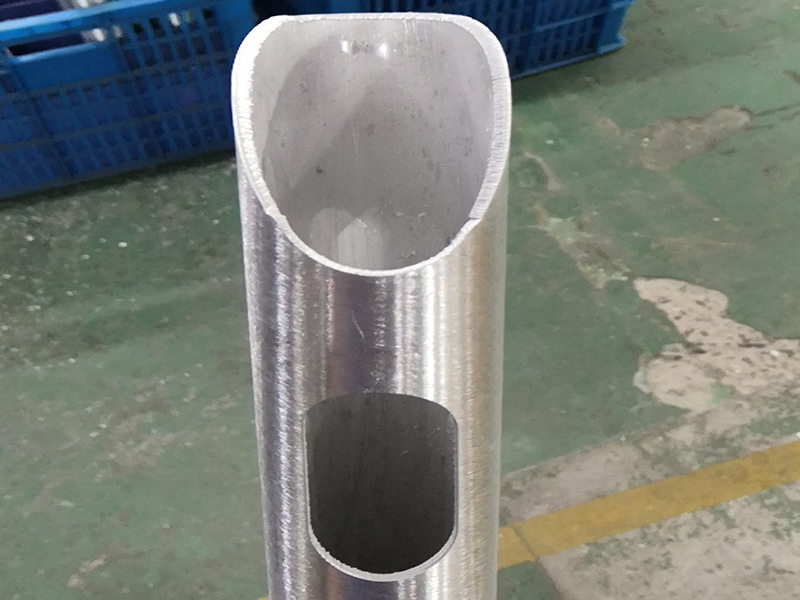

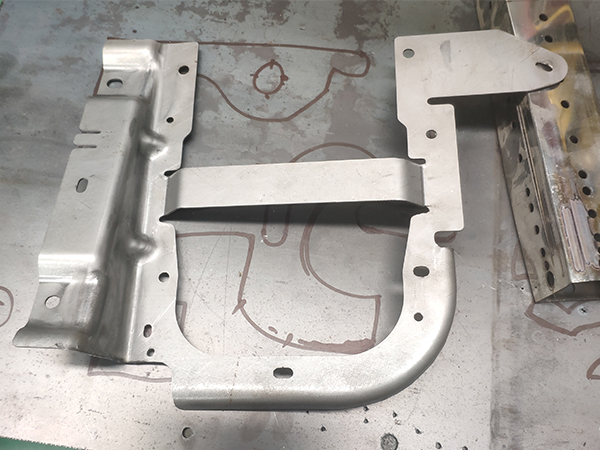

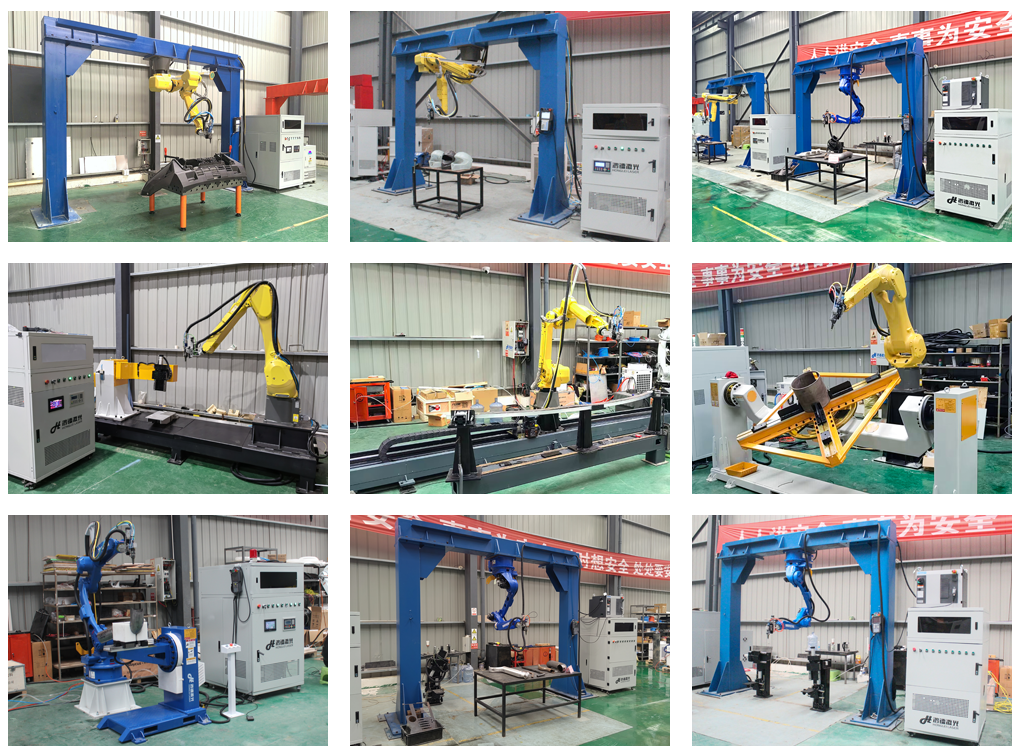

實拍案例：
可選項：

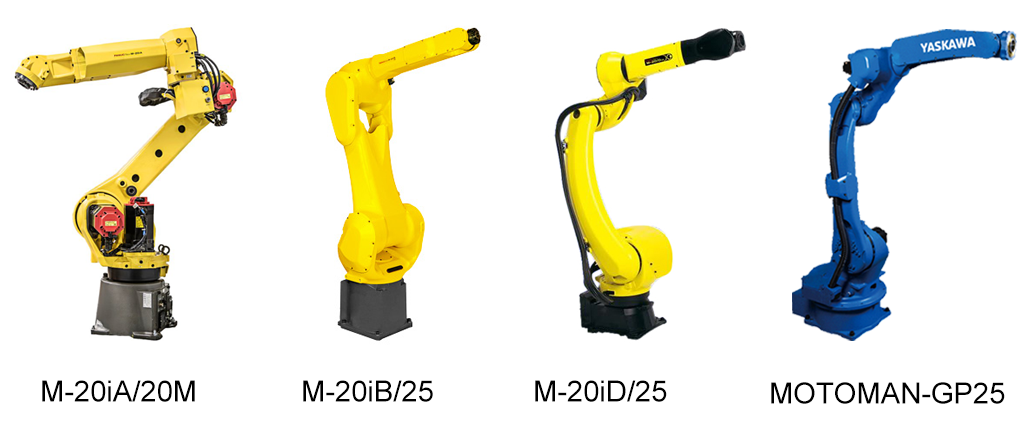

高精度六軸工業機器人：可根據工件尺寸大小和切割精度要求等工藝需求選擇機器人，下列機器人均可與PLC系統、離線導圖軟件，變位機和防護房等完美配合。

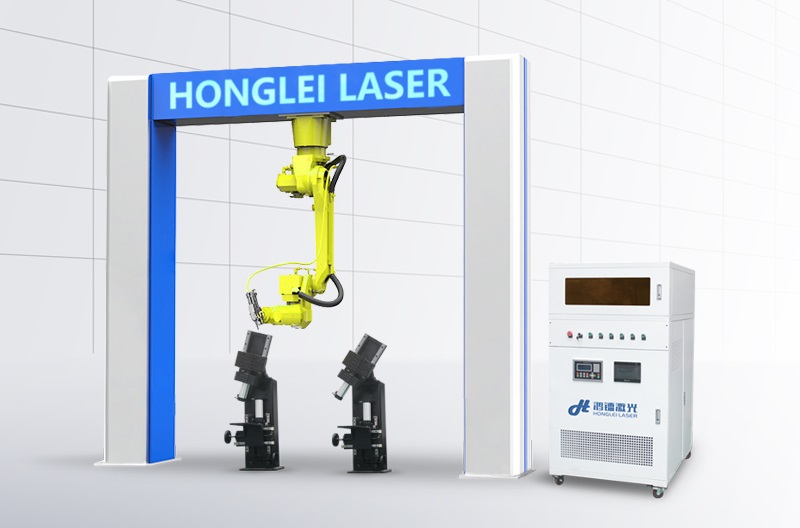

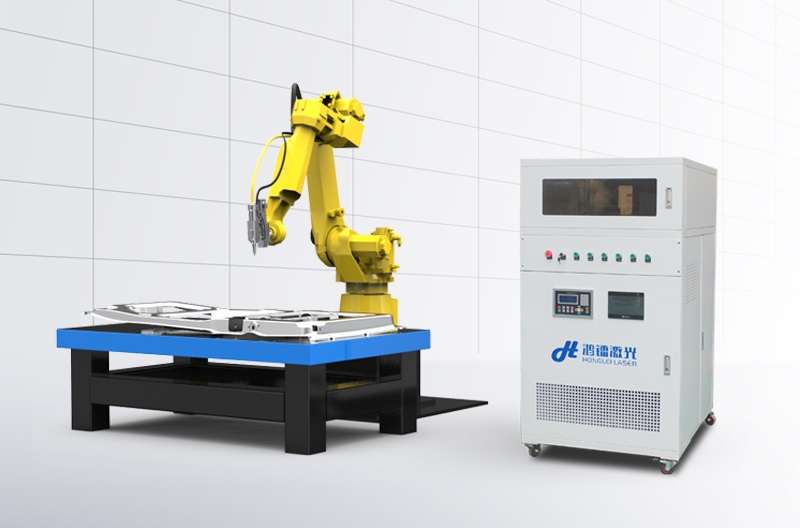

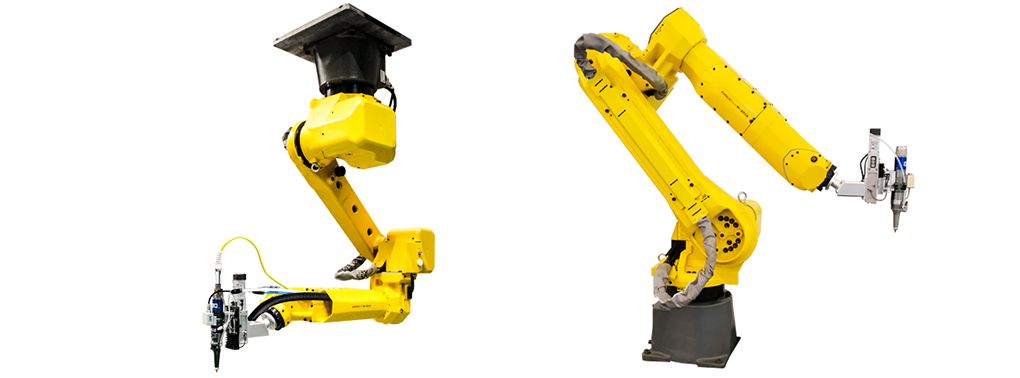

2. 機器人主流安裝方式：A.機器人倒裝：搭配龍門架，擴大加工空間，非常適合大工件和超長工件的靈活加工；B.機器人正裝：可搭配多工位工作臺，占地面積小，姿態靈活，適合切割小工件。

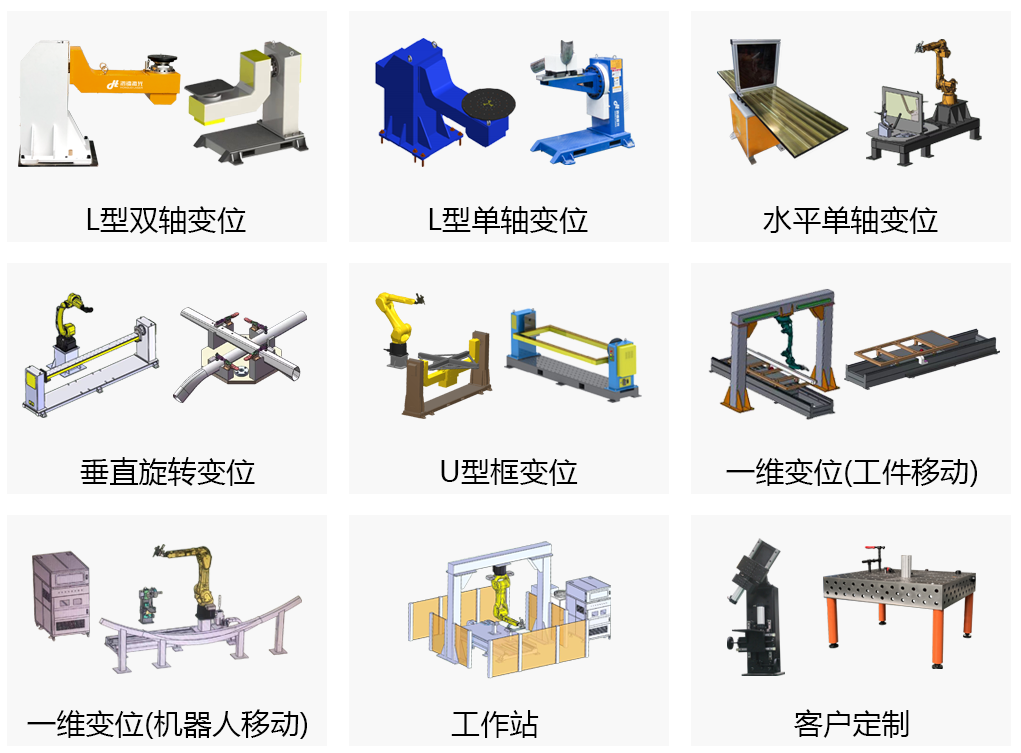

3. 定制工裝夾具：可根據加工工件開發不同類型的聯動或協同變位機、天軌或地軌及配套的夾具可對不同材料、形狀和大小的異形工件實現精準高效切割。

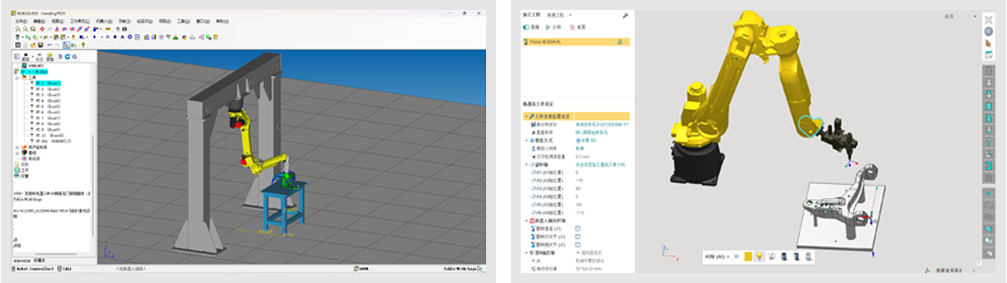

4. 離線編程導圖：標配手動示教器，可直接生成、編輯和傳送加工程序，無需編程；亦可選裝三維離線仿真系統，直接數模導入，一鍵生成切割路徑，縮短加工前的準備時間，輕松調節至最佳切割狀態。
應用領域：
廣泛應用于各種鈑金拉伸件、覆蓋件的切邊和切孔；各種五金異形管件的三維弧口切割及孔位切割。是鋁合金車架、童車車架、新能源電動車、電動三輪車、沙灘車、摩配行業、健身器材扁管及其他異型三維金屬零件、玻璃纖維、碳纖維、凱夫拉等復合材質及部分塑料等切孔、修邊、切弧口利器。
